Cet appareil de détection et de test de câbles, composé d'un générateur de tonalité et d'une sonde (détecteur de câbles), est un outil très pratique pour l'installation et le dépannage des câbles.

La sonde teste la continuité et la connexion des câbles, ou détermine la polarité et la tension des câbles réseau/téléphoniques.

Le générateur de tonalité envoie un signal à la ligne connectée ; la sonde recherche la ligne correspondante à l'autre extrémité, avec indication par LED et signal sonore.

La sonde (localisateur de câbles) est dotée d'une pointe inductive spéciale en plastique afin d'éviter les courts-circuits accidentels à proximité d'équipements haute tension.

Le générateur de tonalité peut émettre des signaux mono-tonaux ou multi-tonaux.

Pile pour le détecteur de câbles : 1 pile 9 V (6LR61/AM-6).

Pile pour le générateur de tonalité : 1 pile 9 V (6LR61/AM-6).

Contenu : Générateur de tonalité, échantillon, sachet, mode d'emploi.

Test de continuité des câbles coaxiaux avec connecteurs BNC et des lignes de données 8 pôles avec connecteurs RJ-45.

L'appareil détecte les circuits ouverts et les courts-circuits (fil/fil ou fil/blindage).

Un affichage à deux lignes (LED) indique séquentiellement quelle broche du connecteur RJ-45 à l'extrémité A du câble est connectée à quelle broche à l'extrémité B. Le passage de la ligne peut être manuel ou automatique. En cas de court-circuit, plusieurs LED s'allument simultanément.

L'appareil dispose de deux prises RJ-45. Grâce au kit de test à distance fourni, il est également possible de tester les câbles encastrés.

Deux câbles adaptateurs (BNC/RJ-45) sont fournis pour le test des câbles coaxiaux.

Test PoE : le détecteur PoE permet à l'administrateur réseau de vérifier si un câble réseau est alimenté par PoE. Il suffit de brancher le câble à tester. La LED du détecteur PoE s'allume si le câble est alimenté. Pile (non incluse dans la livraison) : 1 pile E-block 9V (6LR61/AM-6)

Le testeur peut vérifier les câbles UTP et STP (par exemple, Cat.5e, Cat.6/6a…) et coaxiaux.

Il peut identifier et localiser la distance jusqu'à un circuit ouvert ou un court-circuit.

Il utilise un réflectomètre temporel (TDR) pour mesurer la longueur et la distance jusqu'au défaut du câble.

Identification du câblage et du brochage.
Écran LCD rétroéclairé.

Fabricant : VALUE

Groupe de produits : Testeur

Type de produit : Testeur de câbles

Couleur : Multicolore

Accessoires : Pile requise/pile rechargeable : 1 pile 9 V

Hauteur : 104 mm
Largeur : 78 mm
Profondeur : 33 mm
Poids : 202,1 g
Hauteur de l’emballage : 60 mm
Largeur de l’emballage : 190 mm
Profondeur de l’emballage : 260 mm
Poids de l’emballage : 0,28 kg
Poids brut : 0,28 kg
Édition du catalogue : 20
Page du catalogue : 12.002

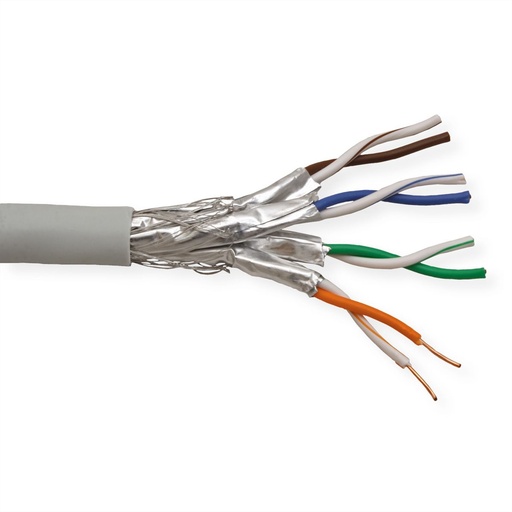

Câble d'installation à double blindage (PiMF)

Impédance : 100 ohms

Couleur : Gris

Construction : 8 conducteurs en cuivre massif, blindage par paires avec feuille d'aluminium, blindage tressé intégral
Classe de protection contre le feu : DCa

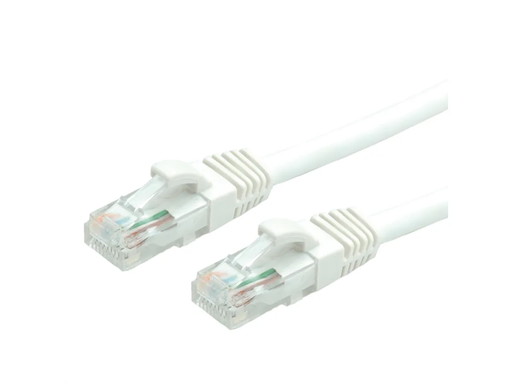

Câble UTP Cat.6A (Classe EA) / 10 Gigabit. Solution économique pour le câblage Cat.6A avec des débits de données jusqu'à 10 Gbit/s. Cordon de brassage avec connecteurs RJ-45.

Solution économique pour des débits de transfert de données jusqu'à 10 Gbit/s et une bande passante de 500 MHz.
Câble à paires torsadées blindées (PiMF) avec connecteurs RJ-45 aux deux extrémités.

Solution économique pour des débits de transfert de données jusqu'à 10 Gbit/s et une bande passante de 500 MHz.
Câble à paires torsadées blindées (PiMF) avec connecteurs RJ-45 aux deux extrémités.

Câble à paires torsadées doublement blindé avec connecteurs RJ-45 blindés aux deux extrémités
Convient aux applications PoE et multimédias utilisant le protocole TP
Connecteurs de haute qualité avec contacts plaqués or

Montage sans outil – sans outil LSA : les fils du câble sont simplement insérés dans les guides du module Keystone, le module est fermé et comprimé – la connexion est prête à l’emploi.

Prise Keystone Cat.6A (module) STP

Boîtier entièrement blindé (alliage de zinc)

Blindage intégral à 360°

Profil fin

Obturateur interne en plastique noir

Entrée de câble à 180°

Compatible PoE (IEEE 802.3af) et PoE+ (IEEE 802.3at)

Pour câbles de section AWG 22-24 (0,45-0,65 mm²)

Pour câbles de diamètre extérieur : 5,0-8,5 mm
Code couleur des prises Keystone conforme aux normes EIA/TIA 568 A et B

Dimensions (L × l × H) : 37,9 × 15,8 × 22,2 mm

Couleur : argent

Les câbles se connectent aux connecteurs Keystone sans outil : les conducteurs s’insèrent simplement dans les guides ; le module se ferme et se comprime, la connexion est établie.

Connecteurs Keystone avec code couleur imprimé conforme à la norme EIA/TIA 568.

Les modules Keystone peuvent être enclenchés dans un support de module 19" (26.11.0360 / 26.11.0359 ou 26.99.0331 / 26.99.0332) avec mise à la terre. Ils peuvent également être utilisés comme boîte de jonction avec un porte-module 25.16.8579.

Les connecteurs Keystone VALUE Cat.6A/Classe EA 19" répondent aux exigences de transmission d’une liaison Cat.6A/Classe EA.

Leur conception particulièrement compacte offre des avantages considérables dans les environnements réseau haute densité.

Construction non blindée

Le code couleur des prises Keystone est conforme aux normes EIA/TIA 568 A et 568 B.

Installation sans outil

Couleur : blanc

Boîtier vide à 12 ports

Idéal pour une installation sur bureau/sous table ou au mur
Encombrement réduit et flexibilité maximale

Remarque : Les connecteurs Keystone ne sont pas inclus. Veuillez les commander séparément !
